Wutopia Lab 受遠洋集團·蔚蓝海岸委托，在秦皇岛北戴河SEATOPIA的公园绿地上创作的献给无限少数人的不受汶汶之物而安察察之身的独白美术馆，于2022年7月落成开放。 ▼独白美术馆鸟瞰
独白 Monologue 女王狄多把一张牛皮剪成细条圈出一块地创造了伟大的迦太基。我在蔚蓝海岸园区内三个住宅组团交汇处的一片开阔绿地中，把约1300平米的建筑分解成不同的单体结合围墙，走廊和灰空间变成一个粽子形的3600平米场所，独白美术馆。

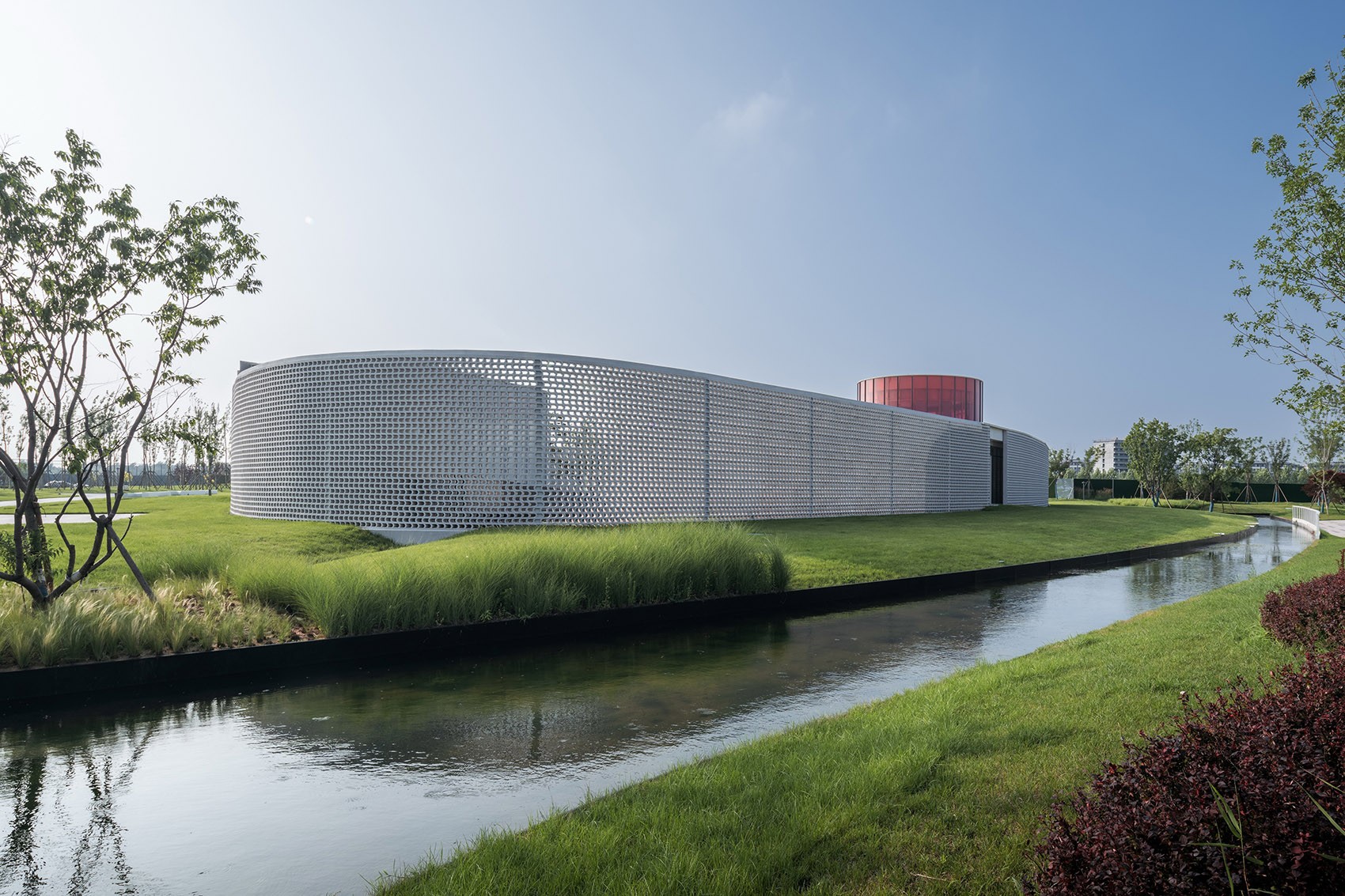

▼独白美术馆外观

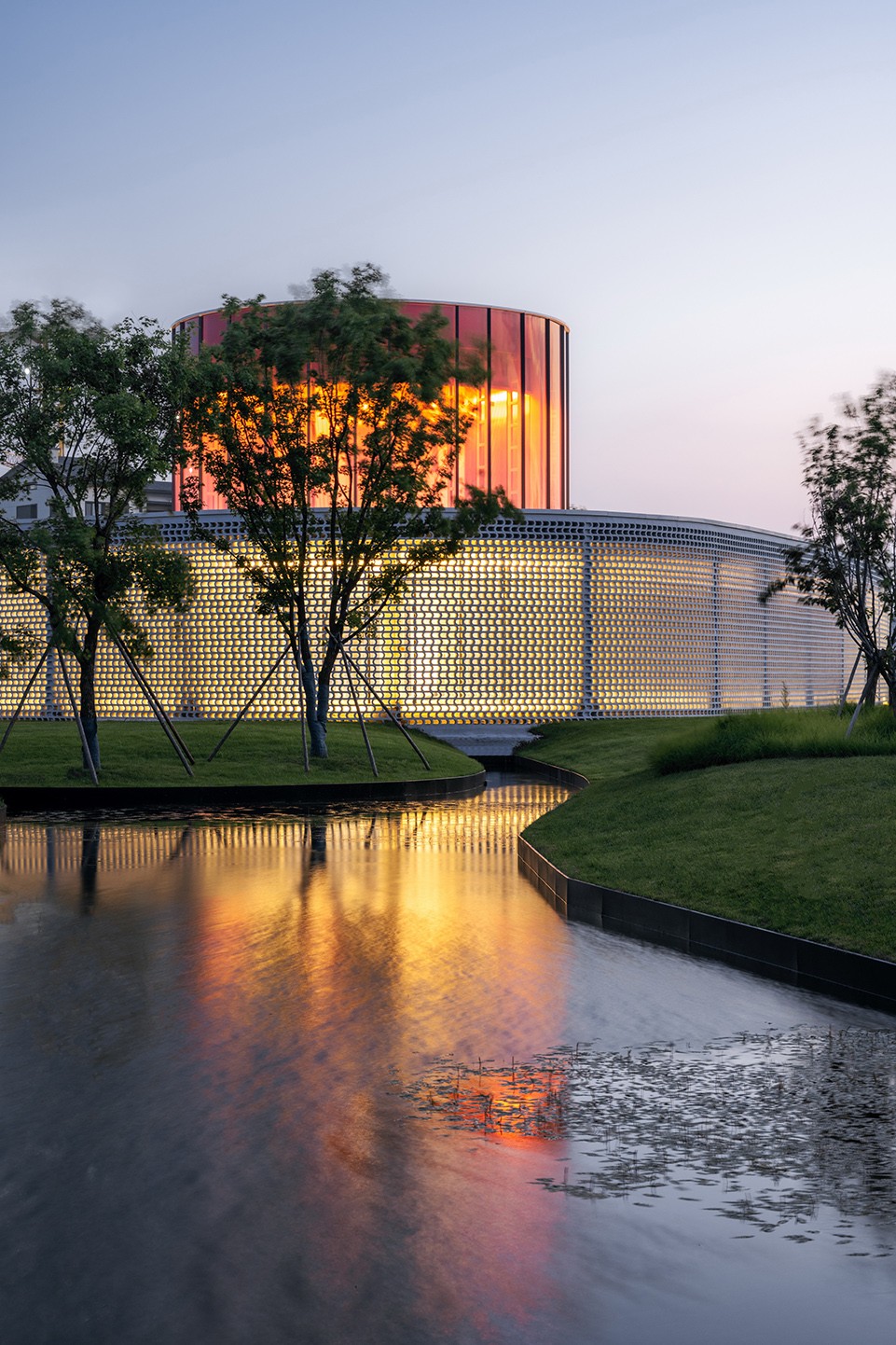

▼夜间外观

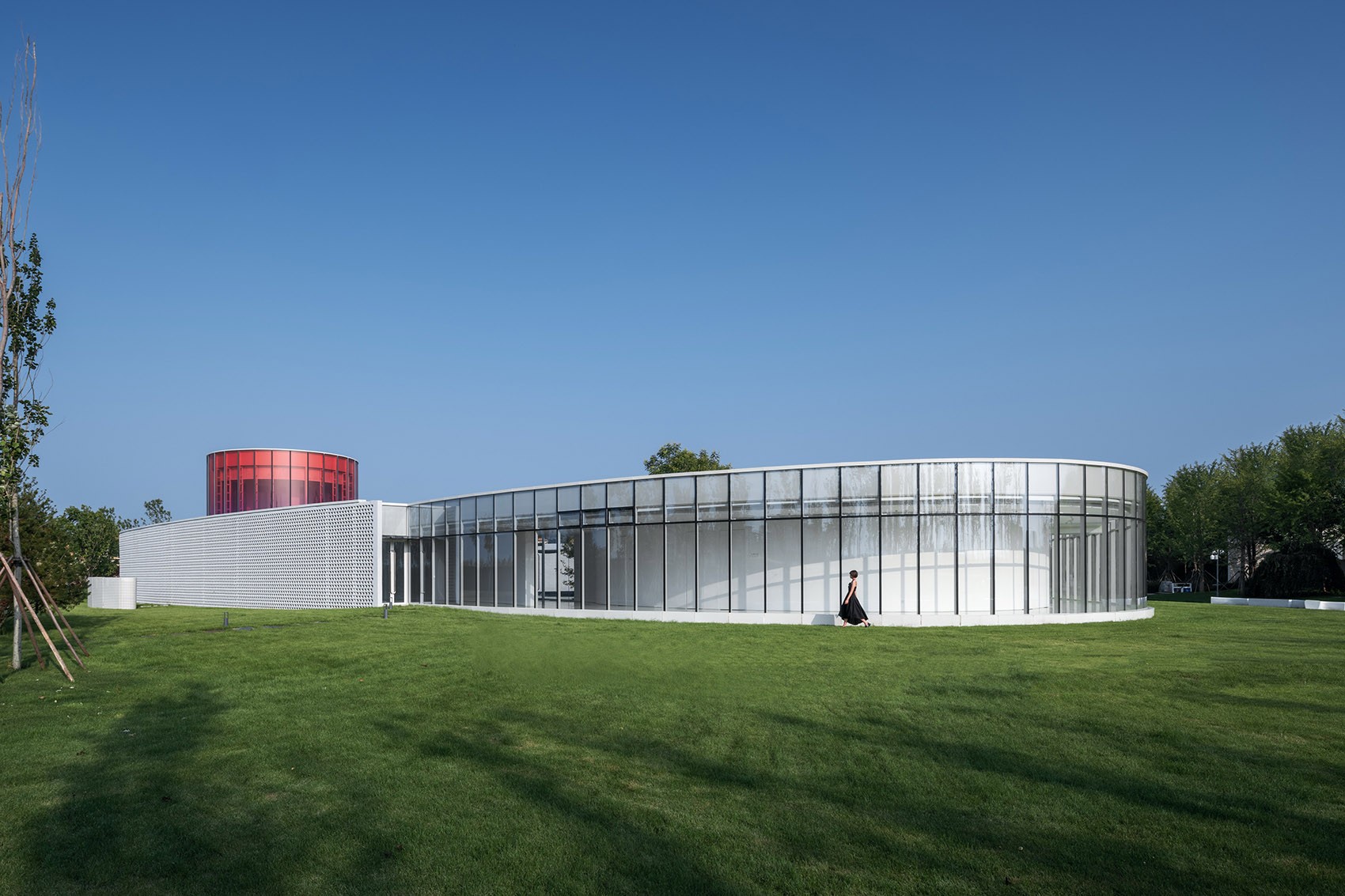

▼水中晕染 A面 | Side A 独白美术馆是徐徐展开的手卷。从光线破角而泻的入口小剧场开始，进入艺术长廊，沿着忽明忽暗的敞廊，静谧的水院慢慢展现出来，经过高高的彩色斑斓的瑜伽室，来到明亮高洁宽阔的美术馆（展览和画室）。然后光线变暗，道路变窄，几乎会错过藏在墙壁后的茶室。尽端若有光，那是在云雾中的舞蹈教室。走出建筑，继续沿着花墙，在斑驳的影子中，涉水而行。水中自有暗流潺潺贯穿在中央婉转潜过建筑，想是奔海而去。又逢小剧场，放眼深看去，六株水上树，微风中低声摇头独白。所有风景和声音以及思考都缓缓展开成画。 ▼独白美术馆外界面 ▼入口 ▼艺术长廊 ▼艺术长廊与内院静谧水院 B面 | Side B 独白美术馆是个复合功能的场所。可以让不同人同时在里面的不同空间却可以一个人以一种艺术方式独处。平面形式复杂并且不规则，在结构设计上不利抗震。不过将美术馆拆分来看，除艺术长廊平面为弯曲的带状异形外，矩形舞蹈室、圆形瑜伽室、椭圆形小剧场都是抗震性能优异的对称规则的布局。老胡就此设置了三道抗震缝将其分成四个独立的结构单元。超长结构的伸缩变形得到了释放，减小了温度应力，避免气温变化引起出现结构裂缝。不得不接受抗震缝的我只好仔细设计节点，掩盖它在屋顶，立面以及室内的存在，保证我的画卷在视觉上是连续不断的。 ▼轴测图 ▼多空间形态的复合功能场所 月光还是少年的月光 A面 | Side A 小剧场其实就是独白美术馆的门厅。为了减少计算容积率的建筑面积。它被设计成灰空间。同时为了让观众的注意力集中在表演并不愿意剧透中央水景，小剧场被设计成封闭空间。我在舞台后上方切了一个弧形天窗，让日光或者月光如瀑布洒落下来 “万物皆有罅隙，那是光照进来的地方。” ▼万物皆有罅隙，那是光照进来的地方 ▼小剧场正午 ▼小剧场黄昏 B面 | Side B 和主体钢结构脱开的小剧场是用整体性能更好的全现浇钢筋混凝土墙板结构连续封闭塑造了一个矗立在水池上椭圆形柱体。里面喧闹而外面沉默。 ▼沉默的外表 九州一色 A面 | Side A 中国画最具艺术特色的是线条。利用毛笔不同部位在纸面上形成挺括有弹性或者柔和松弛，浓淡干湿，粗细变化但连绵不断的线条。这样的线条不仅是有空间也是有速度的。我把独白美术馆的边界看成这么一条变化的墨线。在建筑中我用白色代替黑色创作。起笔是椭圆形的小剧场。点是瑜伽室，枯笔是花墙，艺术长廊是联系这些的笔划，细的有些快的是走廊，用的是笔尖，然后变成侧峰形成慢的粗的线条就是放大的美术馆，再慢慢回到笔尖用笔一顿就是舞蹈教室。一开始的长廊和美术馆外侧封闭内侧对水院开放，而之后则是内侧封闭外侧对大景观开放，这就是运笔。 ▼展廊对外侧开放界面 ▼展廊对内侧开放界面 ▼展廊光影 ▼展廊空间 ▼枯笔是花砖 ▼写生空间 ▼竖挺细节 B面 | Side B 我希望面对水院和美术馆外景观的玻璃面不要有结构构件来阻挡视线的连续性。为减轻结构自重并减小结构构件尺寸，屋面采用保证保温隔热和防水性能的上浇40mm细石混凝土整浇层带肋花纹钢板。然后老胡在窄的走廊设置了独立柱悬挑梁钢结构单元，柱子被藏在墙体中。而在放大的美术馆空间采用了单跨框架悬挑梁钢结构单元。最大悬挑为4.6米。保证了面向水院的立面无竖向构件遮挡的全通透效果。 ▼面向水院的全通透长廊 天上和地下 A面 | Side A 2009年我参观赫尔佐格设计的伦敦的一间舞蹈学校。总监客气地对我说舞蹈演员训练的时候希望光线充足。而所谓美丽风景以及彩色立面会干扰演员的内观的情绪。我把独白美术馆的舞蹈教室设计成半透明的玻璃盒子，有着足够的光照但把户外的风景滤掉成为舞蹈教室的背景。教室的镜墙背后是入口门厅以及在夹层里的更衣。演员就可以在纯粹的天和地之间表达自己。 ▼水面上的舞蹈室 ▼舞蹈室近景 ▼水面倒影 B面 | Side B 舞蹈教室仅在整个规则平面方形的一侧小范围设有夹层的空间，为避免局部刚度突变对结构抗震不利的影响，老胡在夹层梁柱均采用铰接连接，保证了教室规则的单层钢结构框架体系。 ▼纯粹的天和地之间 ▼风景成为舞蹈教室的背景 ▼舞蹈室内照明 古来就青青 A面 | Side A 我是在初二临摹完倪瓒的六君子图后，发现自己这辈子再无可能超越他而放弃了自己的山水画理想。但那六株树成为我挥之不去的执念。所以日后在我的许多作品里有着以树点题的设计。这次因气候和来源限制在北方以松，榆，柏，枫，栎，朴代替了倪瓒江南的松、榆、柏、樟、楠、槐构成水院的六君子主题，了了我多年来以云林绘事入建筑的心愿。 ▼水院六君子 B面 | Side B 业主建议设备间变成茶室。那么设备不得不变成放在室外两组，一组在庭院，一组在美术馆外的绿地上。我设计了叶子形的穿孔铝板挡板来隐藏设备。让设备变成独白美术馆的艺术装置。 ▼穿孔铝板装置 独白对四周的全黑 A面 | Side A 庭院原来是设计成白色干粘石地面。它可以让整个建筑呈现一种漂浮感，这在我白昼奇境的项目中成功实验过，能创造出一种不真实的幻觉。当我推敲六君子图的呈现时，改变了想法，我不想追求一种略甜的梦幻而试图表达一种经过思考有些惆怅的心情。六君子图是以大面积的留白表达了浩淼的水面而使得画面不受尺幅限制却呈现出旷远平静的气势。就此我决定变白为黑，将可进入的白色广场变成能看的黑色水池。在视觉上制造了新的深度。这样一来，白色建筑环抱着一眼沉默的深潭，你凝视着他，他也凝视着你。周围的建筑霎时安静下来。只有风吹过六君子的沙沙声。 ▼黑色的水庭院 B面 | Side B 但我没有取消原来庭院中取意曲水流觞的景观水系。我希望这个流水的设计变成平静水院的涌动的暗流，形成水中水的设计。流水从跌水装置流向庭院中央，螺旋扭转，朝向瑜伽室流去，在建筑基础下与外部水系连接，最后静悄悄地汇流到大海。由此把自成一体的独白美术馆和黄海联系了起来。 ▼平静水院的暗流 ▼暗流螺旋 ▼跌水 不共夜色同黯的本色 A面 | Side A 水院安静是安静下来了。课当我看着效果图中黑色水池边上矗立着有着玻璃幕墙立面的白色建筑时，又产生了一种新的熟悉感，这个场所气氛过于陈词滥调。于是我决定俞挺化，把最高的圆形瑜伽室外立面变成渐变的彩色玻璃。在浓墨中点彩，她就是熠熠生辉的玻璃堡垒。 ▼熠熠生辉的玻璃堡垒 ▼在浓墨中点彩 B面 | SideB 玻璃堡垒原本只有一层，但运行方坚持要有更衣，我只能设置两层。保证一楼的视觉开敞，就把更衣放在了二楼。我也希望外立面玻璃保持垂直连续性。我要求二楼的楼板和玻璃立面脱开。我对老胡说，吊起来吧。老胡在屋面以十字形布置框架提供水平侧向刚度，结合周边环形布梁形成框架提供抗扭刚度，形成清晰高效的受力体系，他用4根悬挂于主框架梁上并内收可以隐藏在衣柜之中的吊柱把二楼楼板吊了起来。最后一不做二不休，楼梯也以悬挂的方式轻巧地挂在楼板上。于是一楼变迎着华丽的光线而开放。 ▼瑜伽室 ▼悬挂的弧形楼梯 ▼悬吊的二楼 ▼拉锁 边界只几颗星 A面 | Side A 独白美术馆的内外墙材料分别为玻璃，实墙和花墙。三者独立或者组合连续如同变化的墨线形成了美术馆的忽明忽暗的边界。花墙就是枯笔。 ▼花砖墙 ▼花砖就是枯笔 ▼花砖墙肌理细节 B面 | Side B 要让5米高的花墙连续展开同时又要保证安全，就需要在花墙背后每3.8米加设构造柱。同时屋面板悬挑作为砖墙的压顶。镂空花砖是采用预混法3%钢纤维含量制作而成的GRC砖，有两个型号组合形成立面花纹。花砖墙或者以双墙独立成为院墙，或者和玻璃或者和实墙形成一组连续150米长光影变化的界面来包裹独白美术馆。 ▼花砖墙立面 ▼花砖墙包裹独白美术馆 ▼花砖墙分析图 一个不寐的人 A Sleepless Man 我把单墙一分为二形成的类似墨线中的飞白作为藏在走廊背景墙后面的茶室。这是一个私密沉默的空间。一个藏着心思的角落。我沿着视线高度开了一条长长的窗子。于是六君子便如画卷徐徐展现出来。“相看两不语，俄而已忘机。” ▼一条长长的窗子 ▼一个藏着心思的角落 独处 Solitude 在度假胜地，是各种嘈嘈杂杂的欢快的欲望。有时未免让人觉得太热闹了。要静静。张晓岩总之所以把美术馆取名独白。大概就是想在热闹的海洋中创造一个可以让人独处并独白的小岛。它是我们的一个人的乐园。而大海就在不远处。 ▼大海就在不远处 ▼总平面图 ▼平面图 ▼独白美术馆立面图 ▼艺术长廊剖面图 ▼舞蹈室剖面图 ▼庭院景观剖面图 ▼瑜伽室剖面 ▼跌水装置节点图 ▼花砖墙压顶节点 项目信息 项目名称：独白美术馆 设计公司：Wutopia Lab（建筑、室内、景观） 主持建筑师：俞挺 项目经理：李灏 项目建筑师：李灏 设计团队：徐楠，王志铮，李子恒，蒋心平（实习） 原型研究：戴欣旸, 葛俊，，夏慕蓉，缪滨海（结构） 照明顾问：张宸露，尉诗羽，刘雪怡 材料顾问：孙静 深化公司：上海三益建筑设计有限公司 建筑专业：祝宇梅 结构专业：胡文晓 机电专业：石佳莹、毛浡、茅娅倩、邹雨恒 室内深化：于兵、沈睿、周璃琮、张芳 幕墙深化：上海倍更益幕墙科技有限公司 景观深化：北京远洋景观规划设计院有限公司 施工图设计：天津天咨拓维建筑设计有限公司 建设单位：遠洋集團 · 蔚蓝海岸 业主团队： 张晓岩，金越民，赵东方，李俊浩，杨悦，石宇，赵东阳，王继尧，窦海，于江，张志宁，苏宁，刘兴旺，焦亦申 总包单位：中天建设集团有限公司 精装施工单位：远洋装饰工程股份有限公司 幕墙施工单位：天津东方海川门窗幕墙股份有限公司 园林施工单位：北京盛远生态园林有限公司 花砖施工单位：唐山昱川建筑装饰工程有限公司 摄影：CreatAR Images, Seven W 出镜：苏娜玉 项目地址：秦皇岛北戴河，中国 设计时间：2021.4~2021.6 竣工时间：2022.7 建筑面积：1272㎡ |
