由OPEN建筑事务所设计的时光塔于2024年9月落成,并在10月1日正式向公众开放。项目位于山东烟台黄渤海新区金沙滩海边,是一座多功能的公共文化建筑,包括室外剧场、空中图书馆、数字展廊、咖啡休闲等功能,顶部还有一个独特的半室外“现象空间”。

建筑高50米,底边是一个直径50米的正圆,主体为白色清水混凝土。时光塔的形态来自太阳的运动轨迹,以剖开的结构面向大海,希望在地球面临气候危机的当下,重新唤起人们对于时间和自然现象的觉知,让人在这个独一无二的地点,通过建筑跟宇宙星辰和自然循环建立起关联。

T (2).JPEG

设计最初的起点,是烟台久远的历史、独特的地理位置和海洋文化。从烟台出土的太阳纹陶片看到,这里是中国最早产生拜日文化的地区之一,而“烟台”的名称,则来自于明代的瞭望塔(烽火台)。同时,时光塔所处的经济技术开发区,在过去的几十年间已经发展为一个繁荣的工业与旅游新区。时光塔为当地不断增长的人口和旅游业提供一个必要的文化中心,它同时也是海洋景观瞭望台、环境教育基地、市民活动广场、和如同“日晷”般的大型艺术装置——从建筑类型学来说,是一个开放和包容的新物种。

T (3).JPEG

T (4).JPEG

T (5).JPEG

T (6).JPEG

时光塔坐落在一个贝壳形的广场上。建筑下方室外剧场的舞台与建筑的底边共同构成一个完整的圆。面向大海的抛物线形内壳犹如一个声音收集器,吸收并放大不远处大海的声音。没有演出的时候,也可以坐在剧场的大台阶上看海。建筑的中部,两层混凝土壳体之间迂回升起的坡道空间是一个多功能的数字展厅,设有数字屏幕和投影。混凝土墙体和天花板上精心嵌入了吊挂点,用于悬挂展品。新技术的采纳使得展出内容方便更换,可以包括当代艺术、科技、历史、自然等不同主题的展览。人们上下来回穿梭,每一次坡道折转的瞬间,都是不同高度的海景体验。

T (7).JPEG

T (8).JPEG

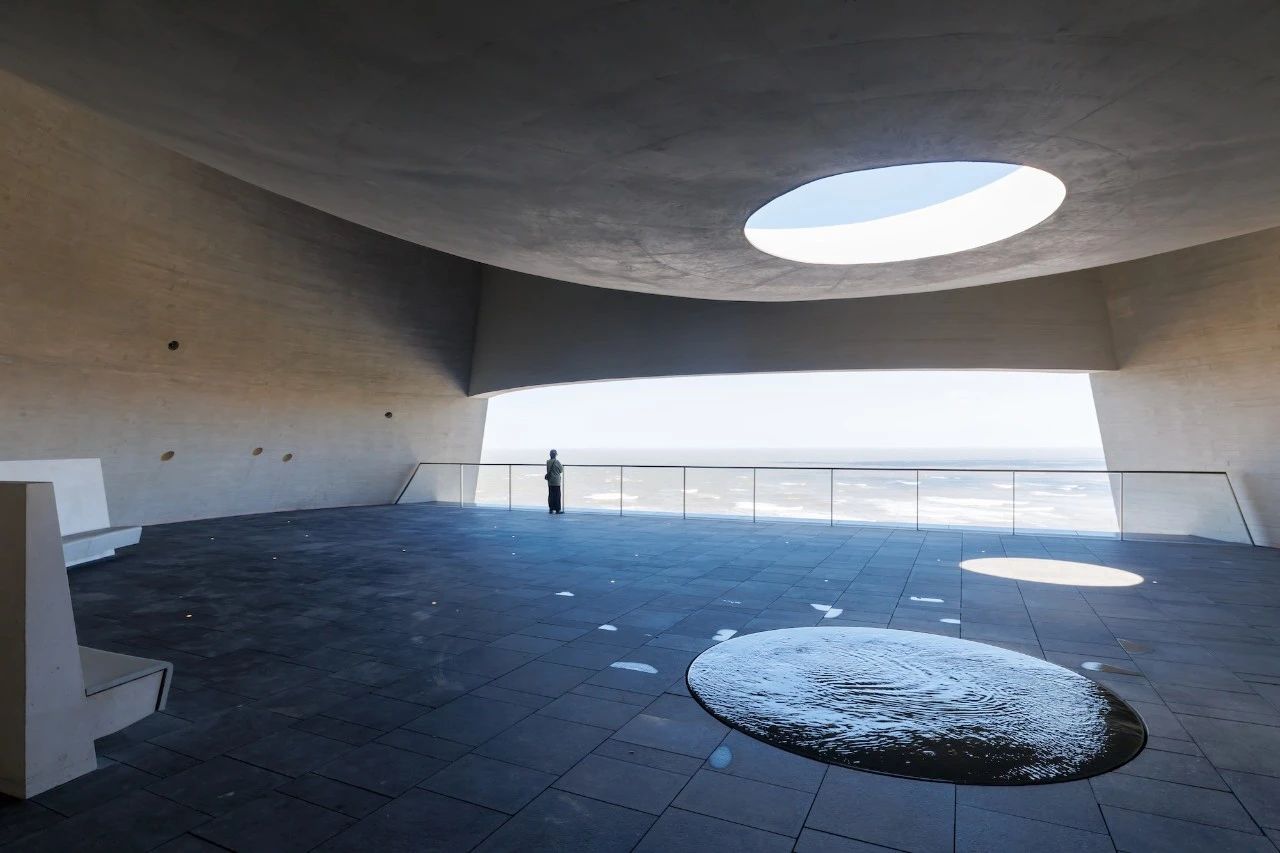

建筑上部,一个倒置的壳体内容纳了图书馆及位于其上的“现象空间”。图书馆融合传统及电子阅读,有临海的落地玻璃幕墙。阅读于天空之中大海之上是很特别的体验。现象空间是个半室外的留白空间,面朝大海像一个水平展开的取景框。其屋面的几何形态来自切割一个无形的巨大球面。球面最下方有圆形洞口,洞口让阳光进入形成移动的光斑,也可以让雨水进入并汇集到下方的青铜水池里。水会在每个整点旋转几分钟,形成有趣的漩涡,如同一个特别的时间装置。

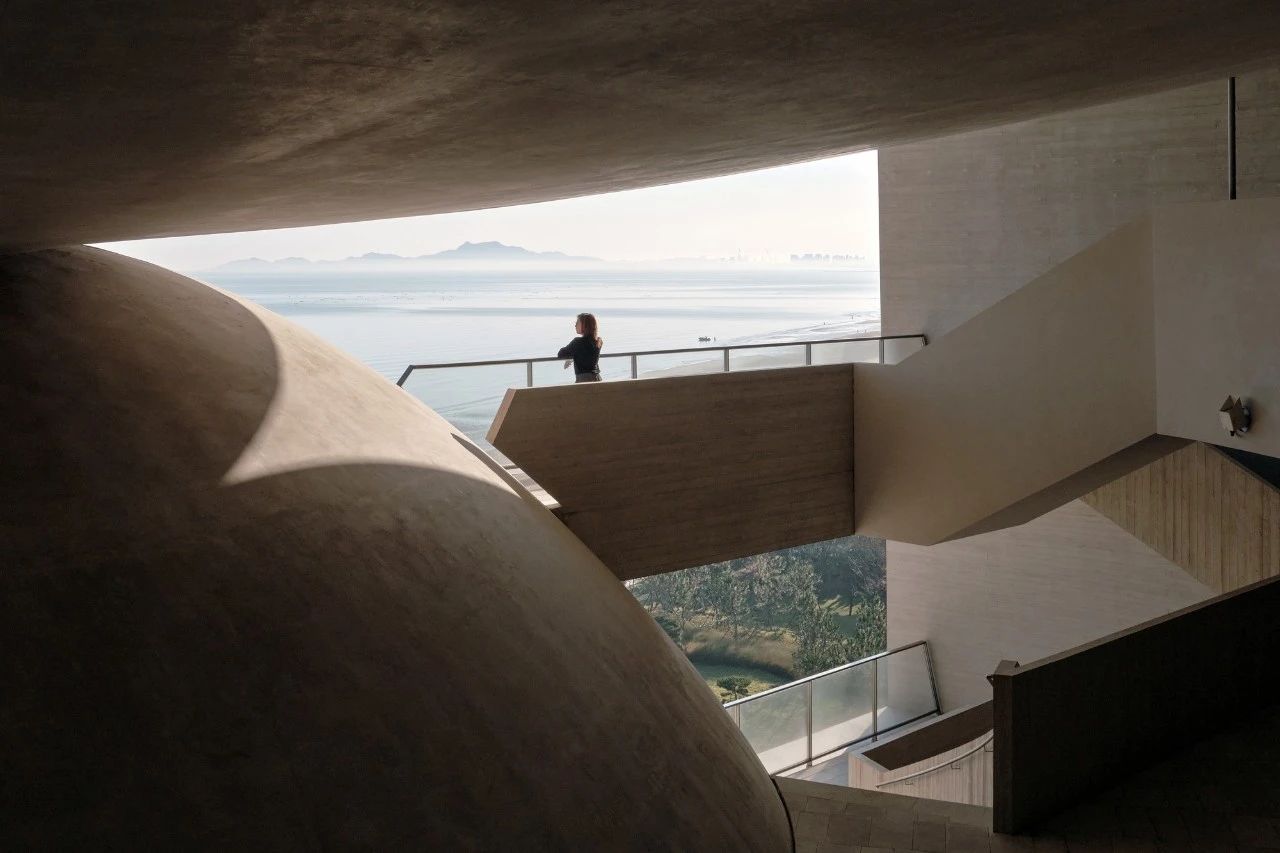

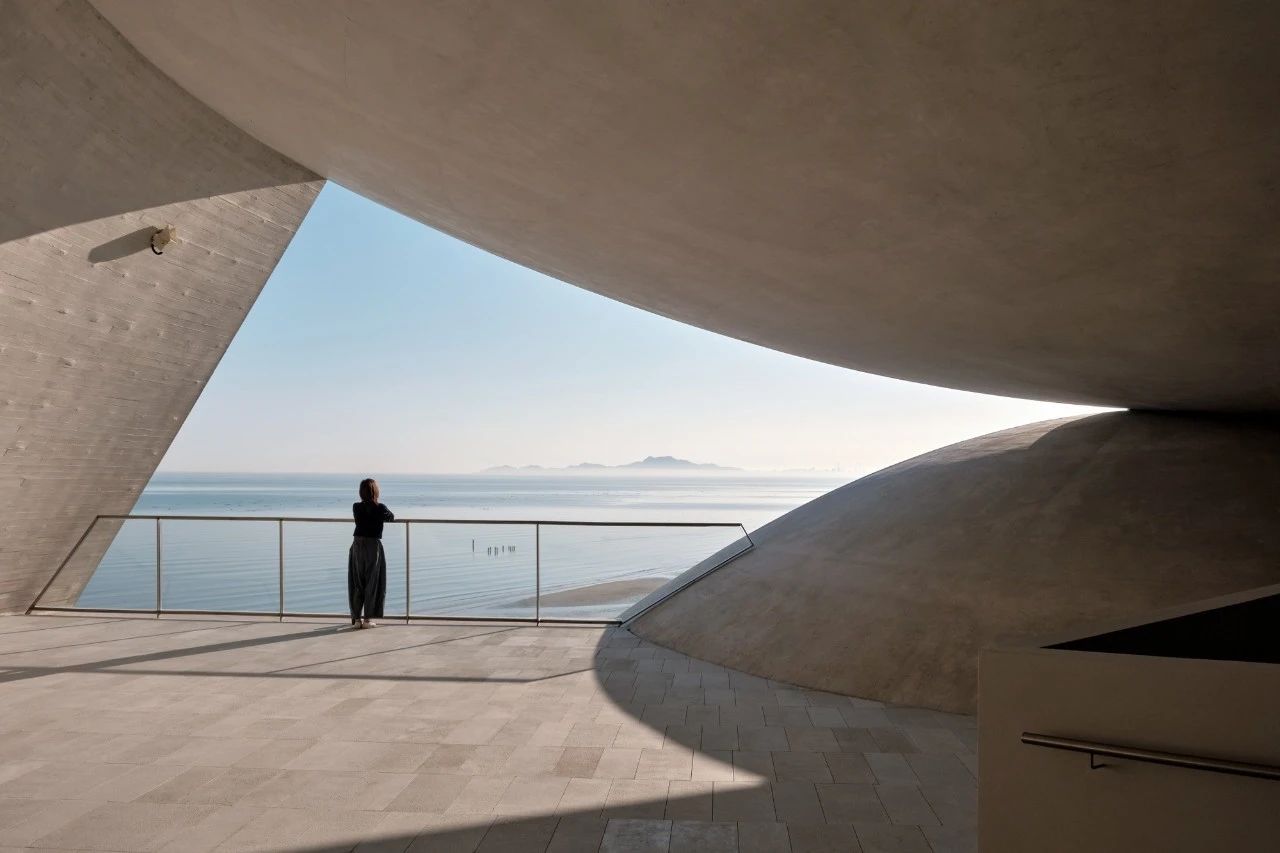

建筑的上下两个曲面壳体相接处形成特别的空间,被称为“上下之间”。在这里上下两个球面准确地轻轻触碰,形成强烈的空间与明暗的张力。从“上下之间”看出去,是远处伸入海中的芝罘岛——有久远的历史和独特风景的中国最大的陆连岛。

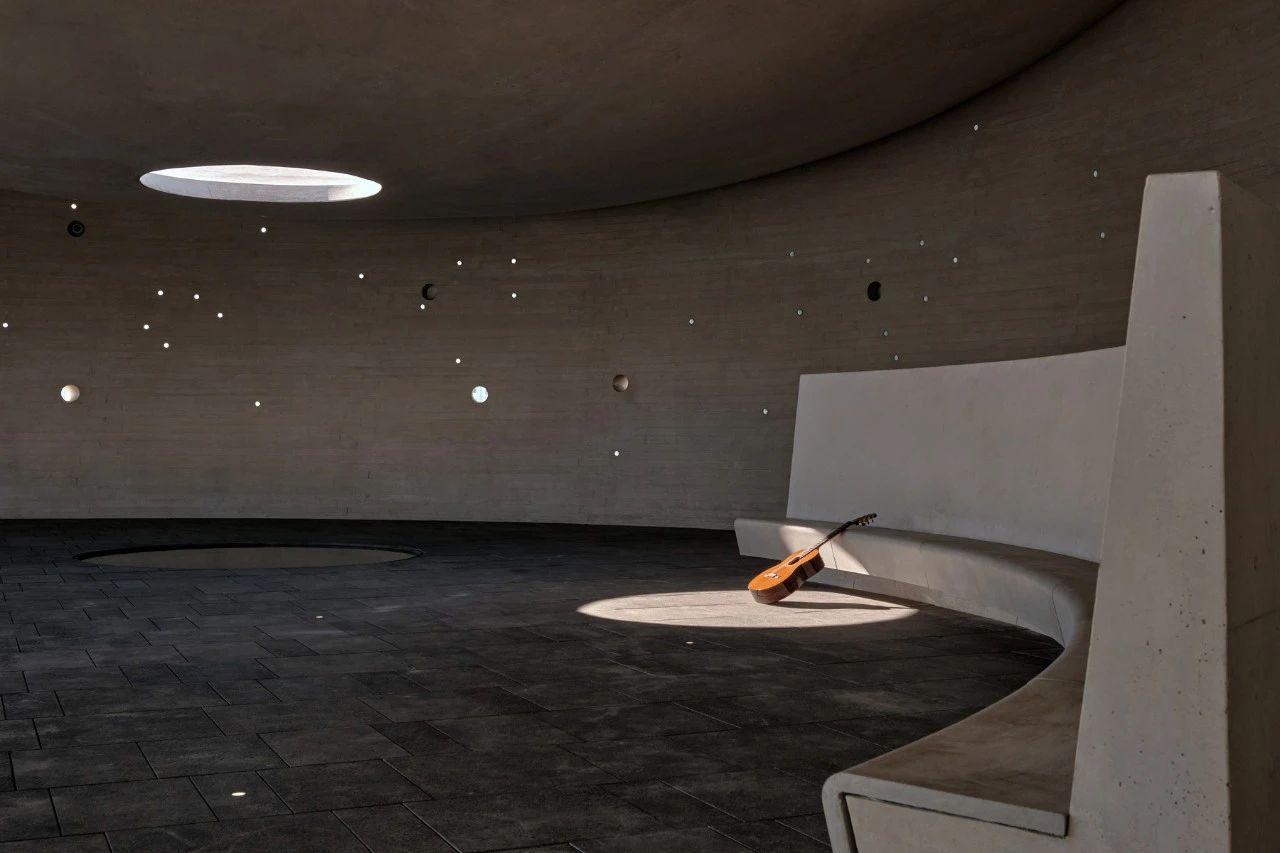

时光塔整体的几何形态来自对太阳运动轨迹的分析。建筑外壳的北侧边缘与春秋分正午的太阳光线平行;主入口隧道正对冬至的日落;户外剧场的中心线为夏至海上日出的方向;夏至正午的阳光与凹球面屋顶的法向重合。 OPEN为时光塔设计了特别的定制壁灯,灵感来自时光塔的造型。现象空间墙面上精心设计的嵌入导光棒的圆洞,在空间暗下来的时候,它们会显现出星座的图案。现象空间的地面嵌入极小的磨砂玻璃面的圆形地灯,亮起来的时候如星辰点点。





建筑中的白色混凝土有不同的质感选择处理。内外壳的混凝土墙面在室内人能触碰到的地方采用小木模板,木纹被刻印到混凝土表面,给予材料一种温暖的视觉质感和声学效果。内外壳的外部和上部壳体的底面,则采用光滑的大模板并适当打磨,形成贝壳内部般的光滑质感。

坡道的地面采用小规格预制混凝土砖根据曲线分段铺装,巧妙地解决了坡道地面复杂的几何形状和极小的铺装厚度。





OPEN也设计了时光塔脚下的时光广场,这是一个完全公共和开放的空间。在室外剧场没有演出的时候,它的舞台变成有雾喷和喷泉的活动区域,吸引众多孩童的嬉戏。广场从舞台的另一侧缓缓升起,又形成一个更大尺度的露天剧场。两种不同尺度的观众席的并存,让室外剧场可以承担不同的演出活动。


从建筑底面圆形的中心向外,不对称地辐射出一系列椭圆环, 如行星轨迹。一条与建筑相切的“时光水道”被雕刻在广场上。春秋分日,建筑北边缘的影子会正好沿着这条水道运动,水道和椭圆环的交点则是影子在整点时间的足迹。外侧的一条环上设有二十四节气喷泉,喷泉的高度与节气日以及平日的高潮和低潮相呼应。建筑落成恰逢2024年的秋分日,建筑的影子正如预期的一样,沿着时光水道的直线准确地运动。




从技术层面,时光塔是一个与自然共呼吸的建筑,大多数空间没有空调,仍能保持舒适。整座建筑采用多种被动式策略以减少能耗,包括利用地道风提供新风,利用建筑围护结构的热蓄能减少室内温度波动,通过双层外壳上的可开启扇改善对流通风,并通过烟囱效应排出热空气。



时光塔特殊几何形体的建造从工程上是个很大的挑战,有幸的是得到了结构和机电工程师团队ARUP强大的技术配合,和总包中建八局综合工程管理能力的支持。OPEN将建筑、结构和机电的三维模型整合成BIM模型,施工方以BIM模型指导施工,保证了建筑形体和隐藏在内的各种复杂系统的准确实施。异形的模板肋均由数控机床切割,高效而且准确。三维曲面的不锈钢导水槽、带灯带的坡道扶手等,都被以相当高精度地加工和实现。国内建造行业近年来在技术上的长足进步和成熟,是时光塔得以顺利实现的背景条件。



根据运营方的不完全统计,2024年10月开放的第一个月,时光塔迎来了至少30万人次的参观者,其中进入塔内的达11万人次。作为建筑师,我们充满感激,并对公共建筑可以对日常生活带来的积极影响有了更多的信心。我们希望时光塔能够让人们重新认识尊重自然的古老智慧。自然是神圣的,这是我们的信念。为应对日益严重的气候危机,我们不仅需要改变生活方式,更需要重新建立起敬畏自然的精神信仰。


项目图纸








建筑事务所:OPEN建筑事务所
项目地址:烟台,中国
项目年份:‍2019-2024
建筑面积:4,962 平方米
占地面积:9,854 平方米
主持建筑师:李虎,黄文菁
